TP4056 是一款完整的单节锂离子电池充电器，采用恒定电流/恒定电压线性充电方式。其 ESOP8/EMSOP8 封装带有散热片，且外部元件较少，非常适合便携式应用。TP4056 可以适配 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构和防倒充电路，TP4056 不需要外部隔离二极管。其热反馈功能可以自动调节充电电流，以在高功率操作或高温环境下限制芯片温度。充电电压固定为 4.2V，充电电流可通过外部电阻设置。当充电电流降至设定值的 1/10 时，TP4056 会自动终止充电循环。
当输入电压（如 USB 电源或适配器）断开时，TP4056 会自动进入低电流状态，将电池漏电流降至 2µA 以下。TP4056 还支持停机模式，将供电电流降至 55µA。此外，TP4056 具有电池温度检测、欠压闭锁、自动再充电和两个用于指示充电状态的 LED 引脚。
特性
输入电源电压 Vcc：0.3V ~ 8V
PROG 引脚电压：-0.3V ~ Vcc+0.3VV**cc+0.3V
BAT 引脚电压：-0.3V ~ 7V
CHRG、STDBY、TEMP、CE 引脚电压：-0.3V ~ 10V
BAT 短路持续时间：连续
BAT 引脚电流：1200mA
PROG 引脚电流：1200µA
最大结温：145℃
工作环境温度范围：-40℃ ~ 85℃
贮存温度范围：-65℃ ~ 125℃
引脚温度（焊接时间 10 秒）：260℃

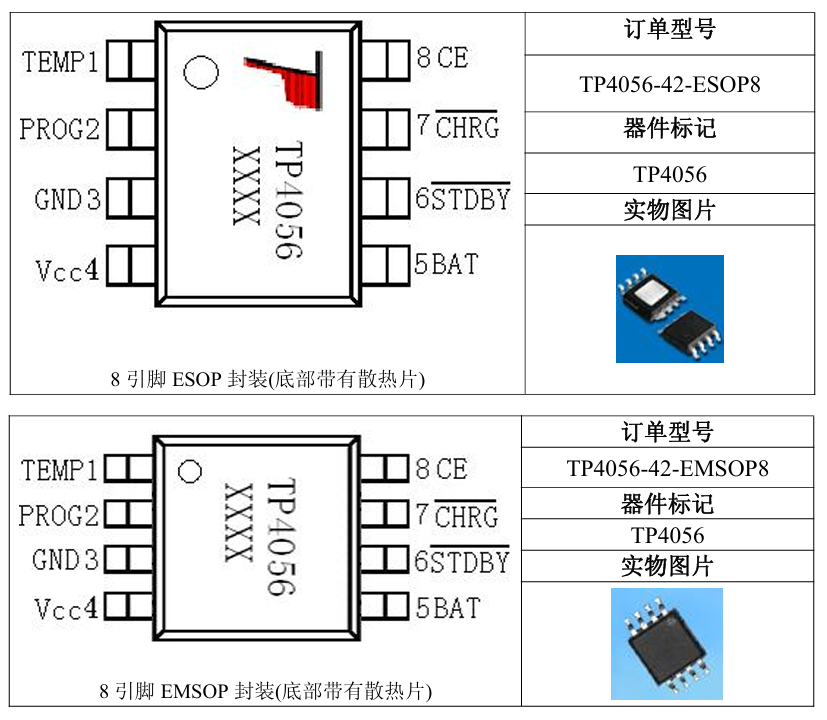

引脚说明
| 引脚名称 | 引脚编号 | 功能描述 |
|---|---|---|
| TEMP | 1 | 电池温度检测输入端。连接到电池的 NTC 传感器输出端。如果 TEMP 引脚电压小于输入电压的 45% 或大于 80%，充电暂停。如果 TEMP 直接接地，电池温度检测功能取消，其他充电功能正常。 |
| PROG | 2 | 恒流充电电流设置和充电电流监测端。通过外部电阻连接到地端设置充电电流。预充电阶段，引脚电压为 0.1V；恒流充电阶段，引脚电压为 1V。可通过测量该引脚电压估算充电电流。 |
| GND | 3 | 地端。 |
| VCC | 4 | 电源输入端。 |
| BAT | 5 | 电池连接端。连接电池正极。在芯片禁用或睡眠模式下，漏电流小于 2µA。提供充电电流和 4.2V 的限制电压。 |
| STDBY | 6 | 电池充电完成指示端。充电完成时，引脚被内部开关拉低；否则为高阻态。 |
| CHRG | 7 | 漏极开路输出的充电状态指示端。充电时，引脚被内部开关拉低；否则为高阻态。 |
| CE | 8 | 芯片使能输入端。高电平使 TP4056 正常工作；低电平禁止充电。支持 TTL 或 CMOS 电平驱动。 |

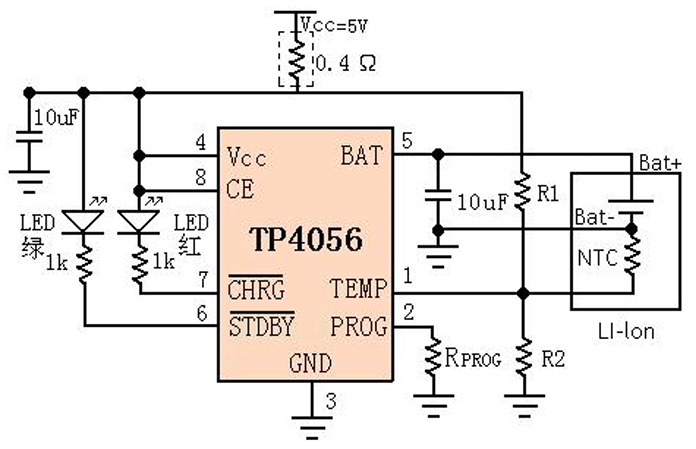

经典电路
电源输入（VCC）
- VCC 连接 5V，为 TP4056 提供充电电源。
- 输入端并联 10uF 电容，用于滤波和稳定输入电压。
- 0.4Ω 串联电阻 用于限流，防止过流冲击。
充电状态指示
- CHRG（引脚 6）：充电指示
- 连接 LED 红灯，表示正在充电。
- STDBY（引脚 7）：充满指示
- 连接 LED 绿灯，表示充电完成。
- LED 通过 1kΩ 电阻限流。
充电电流设置
- PROG（引脚 2）：充电电流设定
- 连接 RPROG 电阻 来设定最大充电电流，计算公式： Icharge = 1200 / RPROG (mA)
- 例如：
- RPROG = 1.2kΩ → 充电电流 1000mA（1A）
- RPROG = 2.4kΩ → 充电电流 500mA
电池连接（BAT，PIN 5）
- 连接到锂电池的正极（Bat+），负极（Bat-）。
- 并联一个 10uF 滤波电容 来稳定输出电压。
温度监测（TEMP，PIN 1）
该引脚用于连接
NTC（负温度系数热敏电阻）
来检测电池温度：
- 若 NTC 电阻值在安全范围内，则充电正常。
- 若 温度超出安全范围，则 TP4056 停止充电。
如果不使用温度检测功能，可以将 TEMP 直接接地（GND）。
充电电流设定
充电电流是采用一个连接在PROG引脚与地之间的电阻器来设定的。设定电阻器和充电电流采用下列公式来计算：
根据需要的充电电流来确定电阻器阻值

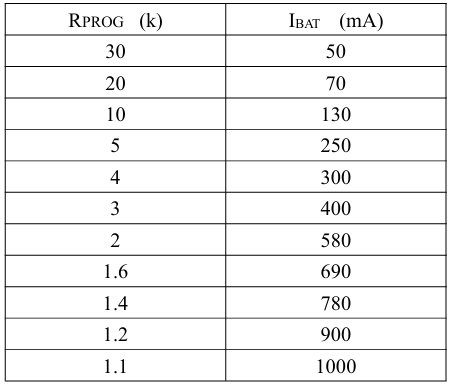

客户应用中，可根据需求选取合适大小的RPROG，RPROG与充电电流的关系确定可参考下表：
驱动代码
TP4056 是一款 硬件控制的线性充电芯片，它不需要编写驱动代码，只需要通过 硬件电路连接 和 外部元件配置 即可实现充电功能。
