BLE（Bluetooth Low Energy，蓝牙低功耗）是一种无线技术标准，旨在提供低功耗和低延迟的无线通信。它是蓝牙技术的一种变体，特别适用于对电池寿命和功耗有严格要求的应用。

BLE 的特点

低功耗：BLE 设备在待机状态下消耗极少的电量，适合长时间运行的设备。
短距离通信：典型的通信范围为 10 米至 100 米，具体取决于环境和设备。
快速连接：BLE 设备能够快速连接和断开，适合需要快速响应的应用。
多设备连接：支持多个设备同时连接，适合物联网（IoT）场景。

协议栈

BLE 蓝牙协议栈是蓝牙设备之间通信的基础架构。它定义了数据的传输方式、设备的发现机制、连接过程以及应用层的服务交互。蓝牙协议栈通常分为多个层级，每个层次实现不同的功能，确保设备之间的可靠通信。以下是BLE协议栈的一个大致分层架构：

物理层（Physical Layer, PHY）

物理层是 BLE 协议栈的最低层，定义了如何通过无线电波传输数据。BLE 使用的频段为 2.4 GHz ISM（工业、科学和医学）频段，具体划分为 40 个通道（其中 3 个是用于广告数据的）。每个通道的带宽为1 MHz，传输速度最高为 1 Mbps。

传输模式：基于频率跳跃的扩频技术（FHSS），避免干扰。
信号编码：采用GFSK（Gaussian Frequency Shift Keying）调制技术，支持较低的功耗。

链路层（Link Layer）

链路层负责数据包的格式、信道管理、设备发现、连接建立和连接维持等任务。它处理 BLE 设备之间的基础通信，负责信号的发送、接收和处理低层数据。

设备发现：BLE 设备会广播自己的存在，其他设备可以扫描这些广告包来发现目标设备。
连接管理：链路层还负责连接的建立、断开、连接参数的协商和维护。
分包与重传：链路层实现了数据包的分割和重传机制，确保数据的完整传输。

控制器层（Controller Layer）

控制器层通常包括物理层和链路层，它负责所有与硬件直接交互的功能。在一些高端应用中，控制器层可能是单独的硬件模块，负责处理BLE 信号的传输和接收。控制器层和主机层通过 HCI（Host Controller Interface）进行通信。

主机层（Host Layer）⭐

主机层位于协议栈的上方，负责处理高层应用和管理设备的连接、服务发现、数据传输等任务。主机层实现了以下几个关键协议：

GAP（Generic Access Profile）：负责设备间的发现、连接管理以及角色定义。GAP 协议定义了设备如何通过广播进行自我公开、如何扫描并建立连接，以及如何处理设备的连接和断开。它是 BLE 协议栈中管理设备访问行为的关键协议，确保设备能够在蓝牙网络中进行有效的通信。
L2CAP（Logical Link Control and Adaptation Protocol）：提供数据分段、组装和传输的功能，允许多个应用层协议共享底层链路。
ATT（Attribute Protocol）：用于设备间的属性数据交换。ATT 定义了如何存取蓝牙设备的各种数据（例如，传感器数据），通过服务和特性进行访问。
GATT（Generic Attribute Profile）：基于 ATT 协议之上的高层协议，定义了 BLE 设备之间数据交互的标准化方式。GATT 使用“服务”和“特性”模型，设备通过特性（characteristic）交换数据。

应用层（Application Layer）

应用层是 BLE 协议栈的最高层，负责根据特定的应用需求处理业务逻辑。开发者可以在这一层设计 BLE 通信的具体行为，如控制设备、传输数据或处理用户输入等。应用层主要通过 GATT 协议进行操作，可以定义特定的服务和特性。例如：

心率监测器服务（Heart Rate Service）
电池服务（Battery Service）
自定义服务（例如，温度传感器）

此外，应用层也可以使用以下协议进行更高级的功能：

SM（Security Manager）：用于加密和认证设备间的通信，确保数据的安全性。
L2CAP：提供面向连接的传输服务。

安全管理层（Security Manager, SM）

安全管理层负责对设备进行配对、身份验证和加密。BLE 设备可以通过配对建立加密连接，以确保数据在传输过程中的机密性和完整性。常见的安全机制包括：

身份验证：通过 PIN 码、键盘、显示器或其他方式进行身份认证。
加密：采用 AES 加密算法保证数据的安全。
隐私：BLE 设备支持地址隐私，以避免设备被追踪。

在蓝牙通信过程中，GAP（Generic Access Profile）和 GATT（Generic Attribute Profile）是两个核心协议。二者又分别依赖于 ATT（Attribute Protocol）和 L2CAP（Logical Link Control and Adaptation Protocol）协议。

GAP：管理设备的广播、扫描、连接建立和断开，决定设备的通信角色（中心、外围、广播者、观察者）。它是所有蓝牙连接的基础。
GATT：依赖 GAP 协议建立的连接，负责数据的标准化交互。它基于 ATT 协议，提供数据读取、写入等功能，使用“服务”和“特性”的模型进行数据传输。GATT 将 ATT 中 attribute 的内容分为服务、特征、值或描述。

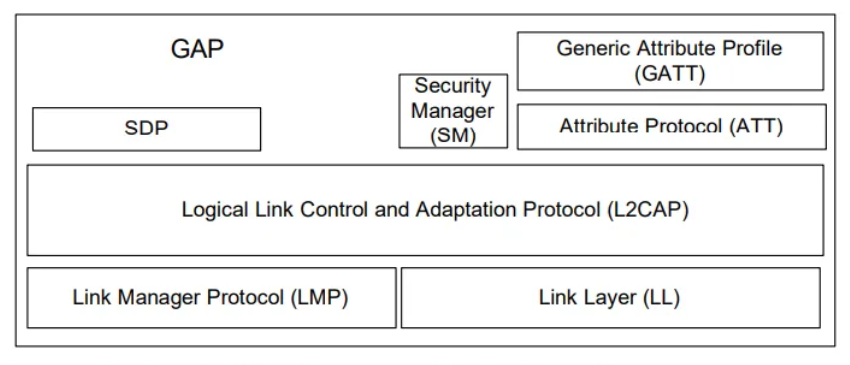

GPAxieyijiagou

这张图很好地展示了两者的关系：

GAP 位于较高的逻辑层，主要处理设备发现、连接和访问角色管理。它依赖于下层协议（如L2CAP）来完成数据传输的支持。

GATT 基于 ATT 协议，用于具体的数据交互。它在 GAP 建立的连接基础上工作，服务于应用数据的传输。

GAP 协议

GAP（Generic Access Profile）是蓝牙低功耗（BLE）协议栈的一部分，属于主机层（Host Layer）。它定义了设备如何发现彼此、如何连接、如何广播信息以及如何设置通信角色。

主要特点：

GAP 协议定义了 BLE 设备的四种角色，角色的选择决定了设备在通信中的行为。

设备角色：GAP定义了设备在BLE通信中的角色，包括：
- 广播设备（Advertiser）：发送广播包以进行设备发现。
- 扫描设备（Scanner）：监听并响应广播包，发现其他设备。
- 主设备（Central）：发起连接的设备（通常是手机或主控制器）。
- 从设备（Peripheral）：被连接的设备（如传感器、穿戴设备）。
设备发现：GAP定义了设备如何通过广播和扫描发现其他设备。设备可以处于可发现模式或不可发现模式。
连接管理：GAP负责建立、管理和终止连接。它处理连接间隔、超时和其他连接参数。

应用场景：

GAP 广泛应用于各种 BLE 设备之间的发现和连接过程，确保设备能够有效地找到并连接到彼此。

GATT协议

GATT（Generic Attribute Profile）位于蓝牙低功耗（BLE）协议栈中的主机层（Host Layer），位于ATT（Attribute Protocol）之上。
它定义了设备之间如何交换数据和互动的规则，并使用“服务”和“特性”这种方式来规范通信，让不同设备可以按照统一的标准进行数据传输和操作。

GATT 定义了一个框架，将 ATT 的属性结构组织起来，分为服务、特征、值或描述。

主要特点：

服务和特性：GATT 基于服务和特性构建，服务是一组相关的特性。每个服务和特性都有唯一的UUID标识符。
数据模型：GATT 使用层次结构的数据模型，设备通过服务和特性与其他设备进行交互。
数据传输方式：GATT 支持读取、写入、通知和指示等操作：
- 读取（Read）：客户端可以请求服务器读取特性值。
- 写入（Write）：客户端可以向服务器写入特性值。
- 通知（Notify）：服务器可以主动向客户端发送特性值的变化。
- 指示（Indicate）：服务器向客户端发送特性值的变化，并等待客户端的确认。

应用场景：

GATT通常用于传感器、健康设备、智能家居设备等场景，如心率监测器、温度传感器等。这些设备通过GATT服务和特性与其他BLE设备（如手机应用）进行数据交换。

ATT协议

ATT（Attribute Protocol）其实就是一种蓝牙设备间交换数据的规则。在蓝牙低能耗（BLE）设备之间通信时，数据通常是以“属性”（Attribute）的形式进行组织和交换的。ATT 协议就是管理这些数据的“规则本”，它规定了如何读取、写入或者修改这些属性。

ATT 协议中的属性就是数据的基本单位。每个属性都有一个“名字”（也就是UUID，可以理解为“标签”）和一些数据。

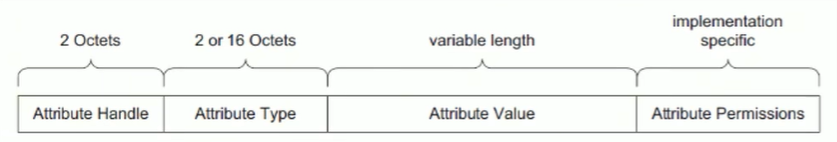

属性的构成

bleattxy

属性句柄（Attribute Handle）：唯一标识属性的编号，用于访问属性。
属性类型（Attribute Type）：标识属性的种类（如电池电量、心率等也就是我们说的 UUID）。
属性值（Attribute Value）：存储实际的数据（如电池百分比、温度值等）。
属性权限（Attribute Permissions）：定义对属性的访问权限（如可读、可写、通知等）。

UUID 查询表

总结🙃🙃🙃

GAP：负责设备发现和连接管理，定义设备的角色和连接过程。
GATT：负责设备之间的数据交换和数据组织，通过服务和特性来定义如何读取、写入和通知数据。
ATT：负责在设备之间传输具体的数据单元（属性），通过定义属性（Attribute）来组织和传输数据。每个属性都有一个唯一的标识符（UUID）和数据值。
L2CAP：负责数据封装和分段，实现应用层和传输层之间的可靠数据传输。

这两个协议相辅相成，构成了蓝牙低功耗通信的基础，使得不同设备能够高效地进行数据交换和管理。

广播数据包格式

在 BLE 中，GAP 协议通过广播数据包的形式与其他设备进行交互。广播数据包的主要作用是：

设备发现：向周围设备提供设备的身份信息（如设备名称、UUID 等），使其他设备能够快速发现并识别蓝牙设备。
服务信息传递：传输设备支持的服务类型和功能。
连接准备：当其他设备响应广播并发起连接请求后，可建立 BLE 连接。

广播数据包的有效负载（Payload）最大为 37 字节，前 6 个字节为 MAC 地址，后 31 字节 可供开发者使用。这 31 字节被分为一个或多个 AD Structure（广播数据结构），每个 AD Structure 包含以下部分：

长度字段（Length）：1 字节，表示该结构的总长度。
类型字段（Type）：1 字节，定义数据的类型（如设备名称、服务 UUID、设备类别等）。
值字段（Value）：可变长度，包含具体的数据内容。

广播数据包不直接发起连接请求，而是通过提供设备信息，等待中心设备（Scanner）发起连接请求。一旦中心设备响应广播包并发起连接请求，双方可以建立 BLE 连接。

值得注意的是，设备地址（6 字节）用于标识设备，但不占用广播数据包的 31 字节有效负载空间。通过合理设计广播数据内容，可以实现快速设备发现和低功耗的连接准备。

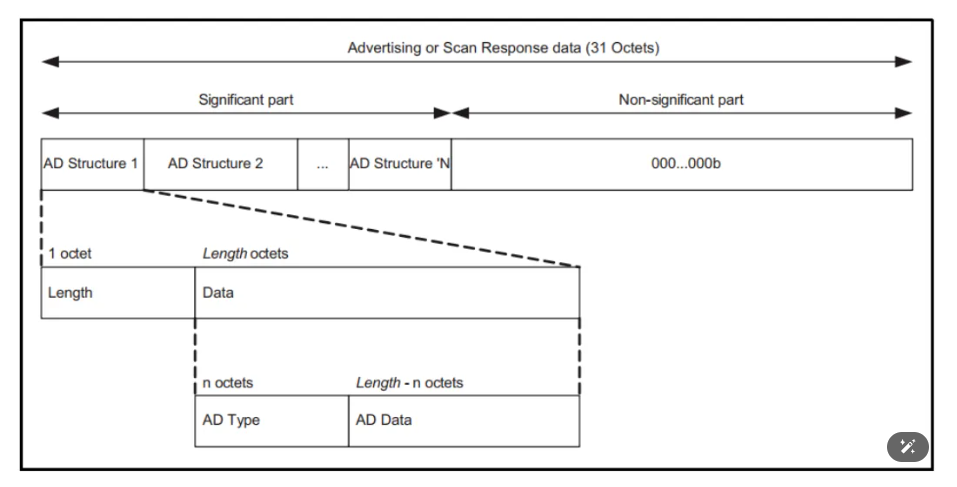

ADStructuregeshi

每个AD Structure包含3部分内容，分别是：

Length(1字节): 广播数据包的长度

AD Type(1字节)：广播的类型

AD Data（n字节）: 数据

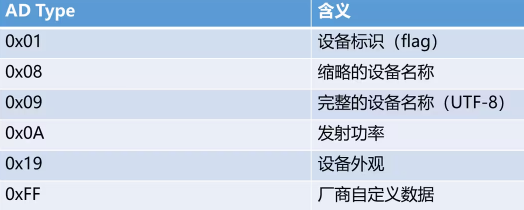

常见的广播类型如下

blegblx

假设我此时有如下一组广播数据：

// 假设这是一组广播数据
02 01 06 09 08 54 6F 6F 55 70 70 65 72 03 19 C1 03
// 我们将它按照 AD structure 拆分后为：
02 01 06	// 02 表示数据长度，01 表示广播类型为设备标识 06是具体的标识内容
09 08 54 6F 6F 55 70 70 65 72 // 同理 09 表示长度，08 表示广播类型，后面就是类型的具体数据
03 19 C1 03 // 03 表示长度，19 表示类型，后面表示具体的数据

注意：

在设置广播的设备外观时候，要采用低位先行的方式，比如我们要设备外观为键盘，键盘对应的数据位 0x03C1，那么我们在广播数据中填写的值就要是 03 19 C1 03（这里要采用低位先行的策略）

其他的设备外观数据我们可以在蓝牙官方的已分配编号表中进行查找

实现

蓝牙通信中的角色

主机（客户端）：可以发起扫描并主动连接从机设备的角色（发起连接），比如手机；

从机（服务端）：发起广播，等待主设备的连接（也可以被别人连接），比如蓝牙灯、手环；

同一个 BLE 设备既可以作为主机也可以作为从机

BLE通信信道

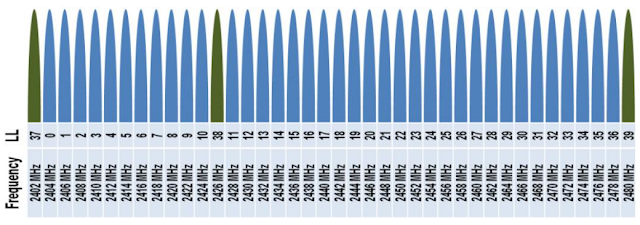

BLE 蓝牙使用使用 2.4GHz 频道，一共有 40 个信道，37、38、39是蓝牙广播信道，剩余 37 个是数据信道。

bletxxd

广播间隔和广播事件

广播间隔：从机每经过一个时间间隔发送一次广播数据，这个时间间隔称为广播间隔(20ms 到 10.24s)

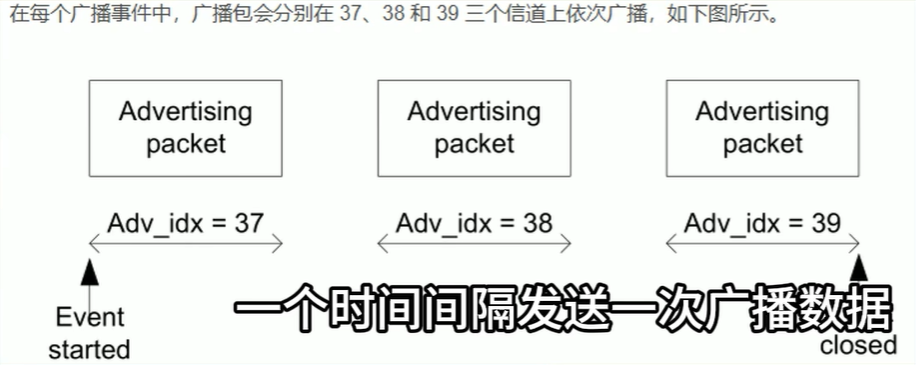

广播事件：一次广播的动作，每次广播事件会在37，38，39信道上依次广播

blelygbjg

BLE连接后

主机扫描到从机设备后，向从机设备发起连接请求；并且得到回应后双方才正式开始通信。此时有几个概念要注意下

连接事件：在 BLE 连接中使用跳频方案，两个设备在特定时间、频道上彼此发送和接收数据。这些设备稍后在新的通道上通过约定的时间相遇，这次用于收发数据的相遇称为连接事件。

连接间隔：两次连接事件之间的时间间隔称为连接间隔。1.25ms 为单位，范围从最小值 7.5ms 到最大值 4.0s.

从机延迟：可以跳过的最大事件数。从设备（比如一个心率监测器）在连接事件中跳过的最大次数。如果从设备的任务没有及时完成，它可以选择跳过某些连接事件，以节省电池。这个延迟值通常是通过连接参数来配置的，最大值通常可以达到 500。

监控超时：两次成功连接事件之间的最长时间。如果在此时间内没有成功的连接事件，设备将终止连接并返回到未连接状态。(100ms-32秒)。

有效连接间隔：实际有效的交互通信间隔，有效连接间隔 = 连接间隔 * (1+从机延迟)。

代码

ESP32 广播蓝牙，手机可以使用APP进行连接并且发送和接收数据，可以使用”BLE调试助手“进行测试。

// ble.h
#ifndef _BLE_H_
#define _BLE_H_
#include "esp_err.h"

/**
 * 初始化并启动蓝牙BLE
 * @param 无
 * @return 是否成功
 */
esp_err_t ble_cfg_net_init(void);

/**
 * 设置特征1的值
 * @param value 值
 * @return 无
 */
void ble_set_ch1_value(uint16_t value);

/**
 * 设置特征2的值
 * @param value 值
 * @return 无
 */
void ble_set_ch2_value(uint16_t value);

#endif
=============================================================
// ble.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_system.h"
#include "esp_log.h"
#include "esp_bt.h"

#include "esp_gap_ble_api.h"
#include "esp_gatts_api.h"
#include "esp_bt_defs.h"
#include "esp_bt_main.h"
#include "esp_gatt_common_api.h"
#include "nvs_flash.h"

#define TAG "BLE_CFG"

//设备名称
#define BLE_DEVICE_NAME "ESP32-HOME"

#define ESP_APP_ID 0x55

#define SVC_IND_ID1 0
#define SVC_IND_ID2 1

//蓝牙模块
enum{
    //服务1
    SV1_IDX_SVC,

    //特征1
    SV1_CH1_IDX_CHAR,
    SV1_CH1_IDX_CHAR_VAL,
    SV1_CH1_IDX_CHAR_CFG,

    //特征2
    SV1_CH2_IDX_CHAR,
    SV1_CH2_IDX_CHAR_VAL,
    SV1_CH2_IDX_CHAR_CFG,

    SV1_IDX_NB,
};

enum{
    //服务2
    SV2_IDX_SVC,

    //特征1
    SV2_CH1_IDX_CHAR,
    SV2_CH1_IDX_CHAR_VAL,
    SV2_CH1_IDX_CHAR_CFG,

    //特征2
    SV2_CH2_IDX_CHAR,
    SV2_CH2_IDX_CHAR_VAL,
    SV2_CH2_IDX_CHAR_CFG,

    SV2_IDX_NB,
};

static const uint16_t GATTS_SERVICE_UUID_TEST       = 0x18FF;   //自定义服务1
static const uint16_t GATTS_CHAR_UUID_CH1           = 0x2AFE;   //特征1 UUID
static const uint16_t GATTS_CHAR_UUID_CH2           = 0x2AFF;   //特征2 UUID

static const uint16_t GATTS_SERVICE2_UUID_TEST       = 0x18F3;   //自定义服务2
static const uint16_t GATTS_CHAR2_UUID_CH1           = 0x2AF1;   //特征1 UUID
static const uint16_t GATTS_CHAR2_UUID_CH2           = 0x2AF2;   //特征2 UUID

//主要服务声明UUID 0x2800
static const uint16_t primary_service_uuid         = ESP_GATT_UUID_PRI_SERVICE;

//次要服务声明UUID 0x2801
//static const uint16_t second_service_uuid          = ESP_GATT_UUID_SEC_SERVICE;

//特征声明UUID 0x2803
static const uint16_t character_declaration_uuid   = ESP_GATT_UUID_CHAR_DECLARE;

//特征描述UUID 0x2902
static const uint16_t character_client_config_uuid = ESP_GATT_UUID_CHAR_CLIENT_CONFIG;
//读权限
//static const uint8_t char_prop_read                =  ESP_GATT_CHAR_PROP_BIT_READ;
//写权限
//static const uint8_t char_prop_write               = ESP_GATT_CHAR_PROP_BIT_WRITE;
//读写、通知权限
static const uint8_t char_prop_read_write_notify   = ESP_GATT_CHAR_PROP_BIT_WRITE | ESP_GATT_CHAR_PROP_BIT_READ | ESP_GATT_CHAR_PROP_BIT_NOTIFY;
//读、通知权限
static const uint8_t char_prop_read_notify = ESP_GATT_CHAR_PROP_BIT_READ | ESP_GATT_CHAR_PROP_BIT_NOTIFY;
//特征1客户端特征配置
static uint8_t sv1_ch1_client_cfg[2] = {0x00, 0x00};
//特征2客户端特征配置
static uint8_t sv1_ch2_client_cfg[2]  = {0x00,0x00};
//特征1客户端特征配置
static uint8_t sv2_ch1_client_cfg[2] = {0x00, 0x00};
//特征2客户端特征配置
static uint8_t sv2_ch2_client_cfg[2]  = {0x00,0x00};

//gatt的访问接口，一个Profile（APP）对应1个
static uint16_t gl_gatts_if = ESP_GATT_IF_NONE;
//连接ID，连接成功后
static uint16_t gl_conn_id = 0xFFFF;

//char1的值
static char sv1_char1_value[2] = {0x00,0x16};
//char2的值
static char sv1_char2_value[2] = {0x00,0x25};

//char1的值
static char sv2_char1_value[2] = {0x00,0xAA};
//char2的值
static char sv2_char2_value[2] = {0x00,0xEE};

//att的handle表
uint16_t sv1_handle_table[SV1_IDX_NB];

//att的handle表
uint16_t sv2_handle_table[SV2_IDX_NB];

// 该标志位用于跟踪广播配置状态，
static uint8_t adv_config_done       = 0;

// ADV_CONFIG_FLAG 设置广播名称成功标志位
// SCAN_RSP_CONFIG_FLAG 设置扫描回复数据成功标志位
#define ADV_CONFIG_FLAG             (1 << 0)
#define SCAN_RSP_CONFIG_FLAG        (1 << 1)

//广播参数
static esp_ble_adv_params_t adv_params = {
    .adv_int_min       = 0x20,                //最小广播间隔，单位:0.625ms
    .adv_int_max       = 0x40,                //最大广播间隔，单位:0.625ms
    .adv_type          = ADV_TYPE_IND,        //广播类型(可连接的非定向广播)
    .own_addr_type     = BLE_ADDR_TYPE_PUBLIC,//使用固定地址广播
    .channel_map       = ADV_CHNL_ALL,        //在37、38、39信道进行广播
    .adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY,   //广播过滤策略（接收任何scan和任何连接）
};

//gatt描述表
// 在ESP32中一张表只能对应一个服务，可以有多个特征
static const esp_gatts_attr_db_t gatt1_db[SV1_IDX_NB] =
{
    //服务声明
    // ESP_GATT_AUTO_RSP：表示对这个属性的响应由 ESP32 自动处理，不需要应用层干预。
    // 权限（ESP_GATT_PERM_READ）：表示该服务的声明可以被读取。
    // ESP_UUID_LEN_16 UUID 长度
    // (uint8_t *)&primary_service_uuid:将服务标识为主要服务的 UUID (0x2800)
    // 大小：第一个 sizeof(uint16_t) 表示 UUID 的最大程度
    // 第二个 sizeof(GATTS_SERVICE_UUID_TEST) 表示服务 UUID 的实际大小。
    // GATTS_SERVICE_UUID_TEST 是服务的实际 UUID。
    [SV1_IDX_SVC]        =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
      sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},

    //特征1
    //特征声明
    // ESP_GATT_PERM_READ 这是特征声明的权限，表示特征声明本身是只读的。
    // char_prop_read_write_notify 定义了该特征的属性（即允许读、写、通知）。
    // 这是特征的属性（Properties），表示特征值支持的操作类型（读、写、通知等）。
    [SV1_CH1_IDX_CHAR]     =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
      sizeof(uint8_t), sizeof(uint8_t), (uint8_t *)&char_prop_read_write_notify}},   //特征值1允许读写和通知
    //特征值
    // ESP_GATT_RSP_BY_APP 对写/读操作的响应应由应用程序处理。
    // 也就是我们需要自己写函数进行调用回复
    // GATTS_CHAR_UUID_CH1 自定义特征1的UUID
    // 该特征值可以被读取和写入。
    // 大小：sizeof(sv1_char1_value) 表示该特征值的长度
    // 数据内容存储在 sv1_char1_value 变量中。
    [SV1_CH1_IDX_CHAR_VAL] =
    {{ESP_GATT_RSP_BY_APP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_CH1, ESP_GATT_PERM_READ | ESP_GATT_PERM_WRITE,
      sizeof(sv1_char1_value), sizeof(sv1_char1_value), (uint8_t *)sv1_char1_value}},
    //特征描述->客户端特征配置
    // 数据内容存储在 sv1_ch1_client_cfg 变量中。
    [SV1_CH1_IDX_CHAR_CFG]  =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_client_config_uuid, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
      sizeof(uint16_t), sizeof(sv1_ch1_client_cfg), (uint8_t *)sv1_ch1_client_cfg}},

    //特征2
    //特征声明
    [SV1_CH2_IDX_CHAR]      =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
      sizeof(uint8_t), sizeof(uint8_t), (uint8_t *)&char_prop_read_notify}},  //特征值2只允许读和通知

    //特征值
    [SV1_CH2_IDX_CHAR_VAL]  =
    {{ESP_GATT_RSP_BY_APP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_CH2, ESP_GATT_PERM_READ,
      sizeof(sv1_char2_value), sizeof(sv1_char2_value), (uint8_t *)sv1_char2_value}},

    //特征描述->客户端特征配置
    [SV1_CH2_IDX_CHAR_CFG]      =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_client_config_uuid, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
      sizeof(uint16_t), sizeof(sv1_ch2_client_cfg), (uint8_t *)&sv1_ch2_client_cfg}},
};

//gatt描述表
static const esp_gatts_attr_db_t gatt2_db[SV1_IDX_NB] =
{
    //服务2声明
    [SV2_IDX_SVC]        =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
      sizeof(uint16_t), sizeof(GATTS_SERVICE2_UUID_TEST), (uint8_t *)&GATTS_SERVICE2_UUID_TEST}},

    //特征1
    //特征声明
    [SV2_CH1_IDX_CHAR]     =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
      sizeof(uint8_t), sizeof(uint8_t), (uint8_t *)&char_prop_read_notify}},
    //特征值
    [SV2_CH1_IDX_CHAR_VAL] =
    {{ESP_GATT_RSP_BY_APP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR2_UUID_CH1, ESP_GATT_PERM_READ,
      sizeof(sv2_char1_value), sizeof(sv2_char1_value), (uint8_t *)sv2_char1_value}},
    //特征描述->客户端特征配置
    [SV2_CH1_IDX_CHAR_CFG]  =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_client_config_uuid, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
      sizeof(uint16_t), sizeof(sv2_ch1_client_cfg), (uint8_t *)sv2_ch1_client_cfg}},

    //特征2
    //特征声明
    [SV2_CH2_IDX_CHAR]      =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
      sizeof(uint8_t), sizeof(uint8_t), (uint8_t *)&char_prop_read_write_notify}},

    //特征值
    [SV2_CH2_IDX_CHAR_VAL]  =
    {{ESP_GATT_RSP_BY_APP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR2_UUID_CH2, ESP_GATT_PERM_READ | ESP_GATT_PERM_WRITE,
      sizeof(sv2_char2_value), sizeof(sv2_char2_value), (uint8_t *)sv2_char2_value}},

    //特征描述->客户端特征配置
    [SV2_CH2_IDX_CHAR_CFG]      =
    {{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_client_config_uuid, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
      sizeof(uint16_t), sizeof(sv2_ch2_client_cfg), (uint8_t *)&sv2_ch2_client_cfg}},
};

// 该数组的目的是存储一个 128 位的 UUID，
// 但由于 BLE 广播数据通常使用 16 位或 32 位的 UUID 来节省空间，我们只在数组中包括了实际需要的部分。
// 它实际上包含了一个16位（2字节）服务 UUID 和其它一些与设备相关的数据。0x000018FF
// GATTS_SERVICE_UUID_TEST 是自定义的UUID
// GATTS_SERVICE_UUID_TEST&0xff 获取 UUID 的低字节。
// (GATTS_SERVICE_UUID_TEST>>8)&0xff 获取 UUID 的高字节。
static uint8_t adv_service_uuid16[] = {
    /* LSB <------------------------------> MSB */
    0xfb, 0x34, 0x9b, 0x5f, 0x80, 0x00, 0x00, 0x80, 0x00, 0x10, 0x00, 0x00,
    GATTS_SERVICE_UUID_TEST&0xff,(GATTS_SERVICE_UUID_TEST>>8)&0xff, 0x00, 0x00,
};

// The length of adv data must be less than 31 bytes
//static uint8_t test_manufacturer[TEST_MANUFACTURER_DATA_LEN] =  {0x12, 0x23, 0x45, 0x56};
//adv data广播数据
static esp_ble_adv_data_t adv_data = {
    // 如果设置为 true，设备会在接收到扫描请求后，回复包含更多信息的数据；
    // 如果设置为 false，则不返回扫描响应。
    .set_scan_rsp = false, //此广播数据是否启用扫描响应，
    // 如果设置为 true，设备广播时会包含其设备名称，这样其他设备可以看到设备的名字；
    // 如果设置为 false，则不包含设备名称。
    .include_name = true, //是否包含名字
    // 发射功率表示设备的信号强度，其他设备可以使用此信息来估算与该设备的距离。
    // 如果设置为 true，则会广播发射功率；如果设置为 false，则不广播。
    .include_txpower = false, //是否包含发射功率
    // 控制设备在连接时，设备之间交换数据的频率。
    .min_interval = 0x0006, //最小连接间隔 单位1.25ms
    .max_interval = 0x0010, //最大连接间隔 单位1.25ms
    // 设置设备的外观，这是一个标准化的值，设备可以根据此值告诉其他设备它是什么类型。
    .appearance = 0x00,     //apperance
    .manufacturer_len = 0, //厂商信息长度
    .p_manufacturer_data =  NULL, //厂商信息
    // 这个指针指向具体的服务数据内容。
    .service_data_len = 0,      //服务数据长度
    .p_service_data = NULL,     //服务数据
    // 服务 UUID（统一唯一标识符）用于标识 BLE 服务的类型。
    .service_uuid_len = sizeof(adv_service_uuid16),    //服务UUID长度
    .p_service_uuid = adv_service_uuid16,              //服务UUID
    .flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),//普通发现模式|不支持EDR经典蓝牙
};

//扫描回复数据，用于主机在主动扫描时，向设备发起扫描请求，设备需要回复的内容
static esp_ble_adv_data_t scan_rsp_data = {
    // true 表示开启扫描回复数据，设备将回复扫描请求的主机。
    .set_scan_rsp = true,
    // 是否在扫描回复数据中包含设备的名字。
    .include_name = true,
    // 是否在扫描回复数据中包含设备的发射功率。
    .include_txpower = true,
    // 设备的外观
    .appearance = 0x00,
    // 厂商数据的长度与内容
    .manufacturer_len = 0, //TEST_MANUFACTURER_DATA_LEN,
    .p_manufacturer_data =  NULL, //&test_manufacturer[0],
    // 指定服务数据的长度与内容
    .service_data_len = 0,
    .p_service_data = NULL,
    // 指定服务 UUID 的长度与内容
    .service_uuid_len = sizeof(adv_service_uuid16),
    .p_service_uuid = adv_service_uuid16,
    // 设置设备的广播标志。
    // ESP_BLE_ADV_FLAG_GEN_DISC：设备支持通用发现（General Discoverable Mode），可以被扫描到。
    // ESP_BLE_ADV_FLAG_BREDR_NOT_SPT：设备不支持经典蓝牙（BR/EDR），只支持 BLE。
    .flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),
};

/**
 * gatt事件回调函数
 * @param event 事件ID
 * @param gatts_if gatt接口，一个profile对应一个
 * @param
 *		event: 事件类型，指示发生了什么操作，如注册、读取、写入等。
 *		gatts_if: 表示 GATT 服务器接口。用于在 GATT 服务器和应用程序之间进行交互。
 * 			他是与 profile 对应的我们这里只设置了一个 profile 所以 gatts_if 可以不用管。
 *		param: 事件参数，包含具体事件的信息。它是一个结构体，类型为 esp_ble_gatts_cb_param_t
 * @return 无
 */
static void gatts_profile_event_handler(esp_gatts_cb_event_t event, esp_gatt_if_t gatts_if, esp_ble_gatts_cb_param_t *param){
    switch (event) {
        // 当 GATT profile 注册成功时触发的事件，表示设备的 GATT 服务已成功启动。
        case ESP_GATTS_REG_EVT:
        {
            //设置 BLE 广播时的设备名称
            esp_err_t set_dev_name_ret = esp_ble_gap_set_device_name(BLE_DEVICE_NAME);
            if (set_dev_name_ret){
                ESP_LOGE(TAG, "set device name failed, error code = %x", set_dev_name_ret);
            }
            //设置广播数据，完成广播的初始化。
            esp_err_t ret = esp_ble_gap_config_adv_data(&adv_data);
            if (ret){
                ESP_LOGE(TAG, "config adv data failed, error code = %x", ret);
            }
            adv_config_done |= ADV_CONFIG_FLAG;
            //设置扫描回复参数
            // 即在设备广播过程中，其他设备扫描到该设备时，设备可以返回给扫描者更多的详细信息。
            // 也可以理解为，主机扫描到设备后，设备需要回复给主机的内容。
            ret = esp_ble_gap_config_adv_data(&scan_rsp_data);
            if (ret){
                ESP_LOGE(TAG, "config scan response data failed, error code = %x", ret);
            }
            adv_config_done |= SCAN_RSP_CONFIG_FLAG;
            // 注册两个服务的属性表（gatt1_db 和 gatt2_db）。（每个属性表包含符合与特征）
            // 每个属性表都与一个 svc_ind_id 关联，并根据 gatts_if 注册到 GATT 服务器中。
            // 注册attr表1 第一个服务
            // gatt1_db 这是一个指向服务属性数据库的指针，定义了服务的属性表，包括服务的特征和描述符等。
            // gatts_if GATT服务器的接口标识符。
            // SV1_IDX_NB 指定了要添加到服务数据库中的最大属性数量。每个服务、特征和描述符都是一个属性。
            // 它应该与 gatt1_db 中定义的属性数量相匹配。
            // SVC_IND_ID1 这是服务的实例ID。
            // 在一个GATT服务器中，可以有多个服务实例，每个实例都有一个唯一的实例ID。
            esp_err_t create_attr_ret = esp_ble_gatts_create_attr_tab(gatt1_db, gatts_if, SV1_IDX_NB, SVC_IND_ID1);
            if (create_attr_ret){
                ESP_LOGE(TAG, "create attr1 table failed, error code = %x", create_attr_ret);
            }
            //注册attr表2 第二个服务
            create_attr_ret = esp_ble_gatts_create_attr_tab(gatt2_db, gatts_if, SV2_IDX_NB, SVC_IND_ID2);
            if (create_attr_ret){
                ESP_LOGE(TAG, "create attr2 table failed, error code = %x", create_attr_ret);
            }
            // param 事件参数，
            // param->reg.status：这是 ESP_GATTS_REG_EVT 事件中的字段，表示注册结果。
            // 保存到全局变量，因为发送数据的时候会用到这个接口
            if(param->reg.status == ESP_GATT_OK){
                gl_gatts_if = gatts_if;
                //gl_conn_id = param->connect.conn_id;
            }
        }
       	    break;
        // 收到客户端请求读取某个特征的值时触发此事件。
        case ESP_GATTS_READ_EVT:
        {
            ESP_LOGI(TAG, "ESP_GATTS_READ_EVT");
            // 定义一个响应结构体，也就是要返回的数据
            esp_gatt_rsp_t rsp;
            // 将响应结构体清零，确保没有残留数据。
            memset(&rsp, 0, sizeof(esp_gatt_rsp_t));
            // 设置响应结构体中的句柄，表示要返回的特征值的句柄。
            rsp.attr_value.handle = param->read.handle;
            // 服务1中特征1的特征值句柄。
            // 在GATT协议中，每个特征值或描述符的句柄是全局唯一的，即使它们属于不同的服务。
            // 所以可以不用去判断属于哪一个服务；主机只在乎特征值，其他都是配置自动回复的
            // 所以我们只用判断是哪一个特征值就可以了
            if(sv1_handle_table[SV1_CH1_IDX_CHAR_VAL] == param->read.handle){
                // 将 sv1_char2_value 的数据复制到响应结构体中。
                rsp.attr_value.len = sizeof(sv1_char2_value);
                memcpy(rsp.attr_value.value,sv1_char2_value,sizeof(sv1_char2_value));
            }
            // 服务1中特征2的特征值句柄。
            if(sv1_handle_table[SV1_CH2_IDX_CHAR_VAL] == param->read.handle){
                rsp.attr_value.len = sizeof(sv2_char2_value);
                memcpy(rsp.attr_value.value,sv2_char2_value,sizeof(sv2_char2_value));
            }
            // 将准备好的响应数据发送给客户端。
            // gatts_if：GATT服务器接口。
            // param->read.conn_id：连接的ID，表示是哪个客户端发起的请求。
            // param->read.trans_id：事务ID，用于标识本次读取请求。
            // ESP_GATT_OK：表示响应成功。
            // &rsp：指向响应结构体的指针。
            esp_ble_gatts_send_response(gatts_if, param->read.conn_id, param->read.trans_id,ESP_GATT_OK, &rsp);
       	    break;
        }
        // 当客户端发送写入请求时，BLE栈会触发该事件。
        case ESP_GATTS_WRITE_EVT:
            // is_prep：表示是否是准备写入（长写入）。
            // 如果是 true，设备首先会将这些数据保存下来，等主机确认了最后一包这个预写的数据发完后
            // 我们的设备才一次性的把这些数据更新到内存中去
            if (!param->write.is_prep){
                // the data length of gattc write  must be less than GATTS_DEMO_CHAR_VAL_LEN_MAX.
                ESP_LOGI(TAG, "GATT_WRITE_EVT, handle = %d, value len = %d, value :", param->write.handle, param->write.len);
                // 打印写入请求的详细信息，包括句柄、数据长度和数据内容。
                // 以十六进制格式打印数据内容。
                esp_log_buffer_hex(TAG, param->write.value, param->write.len);
                // 分别保存特征1客户端写入数据的第一个和第二个字节.
                if(param->write.handle == sv1_handle_table[SV1_CH1_IDX_CHAR_CFG]){
                    sv1_ch1_client_cfg[0] = param->write.value[0];
                    sv1_ch1_client_cfg[1] = param->write.value[1];
                }
                // 分别保存特征2客户端写入数据的第一个和第二个字节.
                else if(param->write.handle == sv1_handle_table[SV1_CH2_IDX_CHAR_CFG]){
                    sv1_ch2_client_cfg[0] = param->write.value[0];
                    sv1_ch2_client_cfg[1] = param->write.value[1];
                }
                // 分别保存特征1特征值写入数据的第一个和第二个字节.
                // 特征2只允许读和通知所以不考虑写入
                else if(param->write.handle == sv1_handle_table[SV1_CH1_IDX_CHAR_VAL]){
                    sv1_char2_value[0] = param->write.value[0];
                    sv1_char2_value[1] = param->write.value[1];
                }
				// 如果客户端需要响应，则发送响应。
                // gatts_if：GATT服务器接口。
				//param->write.conn_id：连接的ID，表示是哪个客户端发起的请求。
				//param->write.trans_id：事务ID，用于标识本次写入请求。
				//ESP_GATT_OK：表示响应成功。
				//NULL：表示没有额外的响应数据。
                if (param->write.need_rsp){
                    esp_ble_gatts_send_response(gatts_if, param->write.conn_id, param->write.trans_id, ESP_GATT_OK, NULL);
                }
            }
      	    break;
        case ESP_GATTS_EXEC_WRITE_EVT:
            // the length of gattc prepare write data must be less than GATTS_DEMO_CHAR_VAL_LEN_MAX.
            ESP_LOGI(TAG, "ESP_GATTS_EXEC_WRITE_EVT");
            //example_exec_write_event_env(&prepare_write_env, param);
            break;
        case ESP_GATTS_MTU_EVT:
            ESP_LOGI(TAG, "ESP_GATTS_MTU_EVT, MTU %d", param->mtu.mtu);
            break;
        case ESP_GATTS_CONF_EVT:
            ESP_LOGI(TAG, "ESP_GATTS_CONF_EVT, status = %d, attr_handle %d", param->conf.status, param->conf.handle);
            break;
        case ESP_GATTS_START_EVT:
            ESP_LOGI(TAG, "SERVICE_START_EVT, status %d, service_handle %d", param->start.status, param->start.service_handle);
            break;
        // 当 BLE 设备与客户端（例如手机或其他 BLE 设备）建立连接后，会触发这个事件。
        case ESP_GATTS_CONNECT_EVT:
            // 印连接事件的相关信息。
            ESP_LOGI(TAG, "ESP_GATTS_CONNECT_EVT, conn_id = %d", param->connect.conn_id);
            esp_log_buffer_hex(TAG, param->connect.remote_bda, 6);
            // 初始化连接参数结构体 esp_ble_conn_update_params_t
            esp_ble_conn_update_params_t conn_params = {0};
            // 将客户端的蓝牙地址复制到结构体中。
            memcpy(conn_params.bda, param->connect.remote_bda, sizeof(esp_bd_addr_t));
            // 设置连接参数
            // iOS 对 BLE 连接参数有严格的限制，开发者需要遵循 Apple 的官方文档，否则可能导致连接失败或不稳定。
            // 表示从机可以忽略多少个连接事件。这里设置为 0，表示从机不会忽略任何事件。
            conn_params.latency = 0;    //从机延迟
            conn_params.max_int = 0x20; // 最大连接间隔 = 0x20*1.25ms = 40ms
            conn_params.min_int = 0x10; // 最小连接间隔 = 0x10*1.25ms = 20ms
            // 如果在这个时间内没有通信，连接会被认为断开。
            conn_params.timeout = 400;  // 监控超时 = 400*10ms = 4000ms
            // 向客户端发送更新连接参数的请求。客户端可以选择接受或拒绝这些参数。
            esp_ble_gap_update_conn_params(&conn_params);
            // 将连接句柄保存到全局变量 gl_conn_id 中，以便后续使用
            gl_conn_id = param->connect.conn_id;
            break;
        case ESP_GATTS_DISCONNECT_EVT:  //收到断开连接事件
            ESP_LOGI(TAG, "ESP_GATTS_DISCONNECT_EVT, reason = 0x%x", param->disconnect.reason);
            // 注意断开后要从新设置连接，并将连接id设为一个无效值
            esp_ble_gap_start_advertising(&adv_params);
            gl_conn_id = 0xFFFF;
            break;
        // 当 GATT 服务的属性表创建成功时触发
        case ESP_GATTS_CREAT_ATTR_TAB_EVT:
            // 检查属性表是否创建成功。
            if (param->add_attr_tab.status != ESP_GATT_OK){
                    ESP_LOGE(TAG, "create attribute table failed, svc id = %d,error code=0x%x",param->add_attr_tab.svc_inst_id, param->add_attr_tab.status);
                }
            // 处理服务属性表1的结果。SVC_IND_ID1 服务实例 1 的 ID
            if(param->add_attr_tab.svc_inst_id == SVC_IND_ID1)
            {
                // 如果 num_handle 不等于 SV1_IDX_NB，说明属性表创建异常，记录错误日志。
                // SV1_IDX_NB：服务实例 1 的属性表预期包含的属性数量。
                if (param->add_attr_tab.num_handle != SV1_IDX_NB){
                    ESP_LOGE(TAG, "create attribute table abnormally, num_handle (%d) \
                            doesn't equal to NETCFG_IDX_NB(%d)", param->add_attr_tab.num_handle, SV1_IDX_NB);
                }
                else {
                    ESP_LOGI(TAG, "create attribute table successfully, the number handle = %d\n",param->add_attr_tab.num_handle);
                    // 将创建的属性句柄数组复制到 sv1_handle_table 中，以便后续使用。
                    memcpy(sv1_handle_table, param->add_attr_tab.handles, sizeof(sv1_handle_table));
                    // 启动服务实例 1
                    esp_ble_gatts_start_service(sv1_handle_table[SV1_IDX_SVC]);
                }
            }
            else if(param->add_attr_tab.svc_inst_id == SVC_IND_ID2)
            {
                if (param->add_attr_tab.num_handle != SV2_IDX_NB){
                    ESP_LOGE(TAG, "create attribute table abnormally, num_handle (%d) \
                            doesn't equal to NETCFG_IDX_NB(%d)", param->add_attr_tab.num_handle, SV2_IDX_NB);
                }
                else {
                    ESP_LOGI(TAG, "create attribute table successfully, the number handle = %d\n",param->add_attr_tab.num_handle);
                    memcpy(sv2_handle_table, param->add_attr_tab.handles, sizeof(sv2_handle_table));
                    esp_ble_gatts_start_service(sv2_handle_table[SV2_IDX_SVC]);
                }
            }
            break;
        case ESP_GATTS_STOP_EVT:
        case ESP_GATTS_OPEN_EVT:
        case ESP_GATTS_CANCEL_OPEN_EVT:
        case ESP_GATTS_CLOSE_EVT:
        case ESP_GATTS_LISTEN_EVT:
        case ESP_GATTS_CONGEST_EVT:
        case ESP_GATTS_UNREG_EVT:
        case ESP_GATTS_DELETE_EVT:
        default:
            break;
    }
}

/**
 * GAP事件回调函数
 * GAP是蓝牙协议栈中定义设备如何发现、连接和与其他设备交互的部分。
 * @param event BLE GAP 事件类型，枚举类型
 * @param param 一个指向 esp_ble_gap_cb_param_t 的指针，包含与当前事件相关的参数。
 * @return 无
 */
static void gap_event_handler(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param){
    switch (event) {
        // 该事件触发时，表示广播数据已经成功设置
        case ESP_GAP_BLE_ADV_DATA_SET_COMPLETE_EVT:
            // 将标志位置为0
            adv_config_done &= (~ADV_CONFIG_FLAG);
            if (adv_config_done == 0){
                // 开始广播，adv_params中是配置的广播参数
                esp_ble_gap_start_advertising(&adv_params);
            }
            break;
        // 该事件触发时，表示扫描响应数据已经成功设置
        case ESP_GAP_BLE_SCAN_RSP_DATA_SET_COMPLETE_EVT:
            // 将标志位置为0
            adv_config_done &= (~SCAN_RSP_CONFIG_FLAG);
            if (adv_config_done == 0){
                // 开始广播
                esp_ble_gap_start_advertising(&adv_params);
            }
            break;
        // 此事件表示广播成功启动
        case ESP_GAP_BLE_ADV_START_COMPLETE_EVT:
            /* advertising start complete event to indicate advertising start successfully or failed */
            if (param->adv_start_cmpl.status != ESP_BT_STATUS_SUCCESS) {
                ESP_LOGE(TAG, "advertising start failed");
            }else{
                ESP_LOGI(TAG, "advertising start successfully");
            }
            break;
        case ESP_GAP_BLE_ADV_STOP_COMPLETE_EVT:             //停止广播成功事件
            if (param->adv_stop_cmpl.status != ESP_BT_STATUS_SUCCESS) {
                ESP_LOGE(TAG, "Advertising stop failed");
            }
            else {
                ESP_LOGI(TAG, "Stop adv successfully\n");
            }
            break;
        case ESP_GAP_BLE_UPDATE_CONN_PARAMS_EVT:        //更新连接参数成功事件
            ESP_LOGI(TAG, "update connection params status = %d, min_int = %d, max_int = %d,conn_int = %d,latency = %d, timeout = %d",
                  param->update_conn_params.status,
                  param->update_conn_params.min_int,
                  param->update_conn_params.max_int,
                  param->update_conn_params.conn_int,
                  param->update_conn_params.latency,
                  param->update_conn_params.timeout);
            break;
        default:
            break;
    }
}

/**
 * 初始化并启动蓝牙BLE
 * @param 无
 * @return 是否成功
 */
esp_err_t ble_cfg_net_init(void){
    // esp_err_t ret;
    // 释放 Classic Bluetooth（经典蓝牙）模式的内存。
    // ESP32 支持多种蓝牙模式，ESP_BT_MODE_CLASSIC_BT 是经典蓝牙模式，
    // 调用该函数会释放其相关的内存资源，因为这里我们要使用的是 BLE 模式，经典蓝牙模式不再需要。
    ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
	// 引用提供的蓝牙默认配置
    esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
    // 使用默认配置初始化蓝牙控制器
    ESP_ERROR_CHECK(esp_bt_controller_init(&bt_cfg));
    // 启用蓝牙控制器并指定使用蓝牙低能耗 (BLE) 模式
    ESP_ERROR_CHECK(esp_bt_controller_enable(ESP_BT_MODE_BLE));
    // 定义并初始化蓝牙堆栈（Bluedroid）的配置结构体
    // Bluedroid 是 ESP32 官方封装好的蓝牙协议栈支持经典蓝牙和低功耗蓝牙。
    esp_bluedroid_config_t bluedroid_cfg = BT_BLUEDROID_INIT_CONFIG_DEFAULT();
    // 使用指定的配置初始化蓝牙堆栈
    ESP_ERROR_CHECK(esp_bluedroid_init_with_cfg(&bluedroid_cfg));
    // 启用蓝牙堆栈
    ESP_ERROR_CHECK(esp_bluedroid_enable());
    // 注册 GATT 事件用于注册处理 GATT 服务器事件的回调函数
    ESP_ERROR_CHECK(esp_ble_gatts_register_callback(gatts_profile_event_handler));
    // 注册 GAP（通用访问配置文件）事件回调函数处理与 BLE 连接相关的事件，例如设备扫描、连接、断开连接等。
    ESP_ERROR_CHECK(esp_ble_gap_register_callback(gap_event_handler));
    // 注册一个 GATT 应用,通常来说一个应用注册一个 ID 即可。
    // 例如你的设备需要同时支持心率服务和温度服务，那么你需要为这两个服务分别定义不同的应用 ID。
    ESP_ERROR_CHECK(esp_ble_gatts_app_register(ESP_APP_ID));
    // 设置本地的 GATT MTU（最大传输单元）。指在网络协议中一次传输的数据包的最大字节数。
    ESP_ERROR_CHECK(esp_ble_gatt_set_local_mtu(500));
    return ESP_OK;
}

// 这两个函数是暴露给外部去使用的
/**
 * 设置特征1的值
 * @param value 值
 * @return 无
 */
void ble_set_ch1_value(uint16_t value){
    sv1_char2_value[0] = value&0xff;
    sv1_char2_value[1] = value>>8;
    //判断连接是否有效，以及客户端特征配置是否不为0
    // 因为 0 表示不能上报
    if(gl_conn_id != 0xFFFF && (sv1_ch1_client_cfg[0] | sv1_ch1_client_cfg[1])){
        // 更新 GATT 服务器中特征的值。
        // v1_handle_table[SV1_CH1_IDX_CHAR_VAL]：特征的句柄（Handle）
        // 2：特征值的长度（2 字节）。
        // (const uint8_t*)&sv1_char2_value：特征值的数据。
        esp_ble_gatts_set_attr_value(sv1_handle_table[SV1_CH1_IDX_CHAR_VAL], 2, (const uint8_t*)&sv1_char2_value);
        // 向客户端发送通知（Indication）。
        // gl_gatts_if：GATT 服务器的接口 ID。
        // gl_conn_id：连接句柄，表示当前连接。
        // sv1_handle_table[SV1_CH1_IDX_CHAR_VAL]：特征的句柄。
        // 2：特征值的长度。m
        // (uint8_t*)&sv1_char2_value：特征值的数据。
        // false：表示发送的是通知（Notification），而不是指示（Indication）。
        // 如果是 true，则表示发送的是指示（Indication），客户端需要回复确认。
        // 注意这里发送的通知或指示，要看特征中配置的是通知还是指示
        esp_ble_gatts_send_indicate(gl_gatts_if, gl_conn_id,sv1_handle_table[SV1_CH1_IDX_CHAR_VAL], 2, (uint8_t*)&sv1_char2_value, false);
    }
}

/**
 * 设置特征2的值
 * @param value 值
 * @return 无
 */
void ble_set_ch2_value(uint16_t value){
    sv2_char2_value[0] = value&0xff;
    sv2_char2_value[1] = value>>8;
    //判断连接是否有效，以及客户端特征配置是否不为0
    if(gl_conn_id != 0xFFFF && (sv1_ch2_client_cfg[0] | sv1_ch2_client_cfg[1])){
        esp_ble_gatts_set_attr_value(sv1_handle_table[SV1_CH2_IDX_CHAR_VAL], 2, (const uint8_t*)&sv2_char2_value);
        esp_ble_gatts_send_indicate(gl_gatts_if, gl_conn_id,sv1_handle_table[SV1_CH2_IDX_CHAR_VAL], 2, (uint8_t*)&sv2_char2_value, false);
    }
}
=============================================================
// main.c
#include <stdio.h>
#include "esp_err.h"
#include "ble.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "nvs_flash.h"

void mytask1(void* param){
    uint16_t count1 = 1;
    uint16_t count2 = 100;
    while(1){
        vTaskDelay(pdMS_TO_TICKS(3000));
        ble_set_ch1_value(count1++);
        vTaskDelay(pdMS_TO_TICKS(700));
        ble_set_ch2_value(count2++);
    }
}

void app_main(void){
    // 初始化 NVS (Non-Volatile Storage)，它是一个用于存储配置、状态信息等的非易失性存储
    ESP_ERROR_CHECK(nvs_flash_init());
    // 初始化蓝牙配置
    ble_cfg_net_init();
    // 创建一个名为 mytask1 的 FreeRTOS 任务并将其固定到指定的 CPU 核心。
    // 这个任务我们拿来做自己的事情
    xTaskCreatePinnedToCore(mytask1,"mytask",4096,NULL,3,NULL,1);
}

代码运行后可以通过蓝牙检索到名为”ESP32-HOME”的设备，通过上述的微信小程序可成功连接到蓝牙；

问题

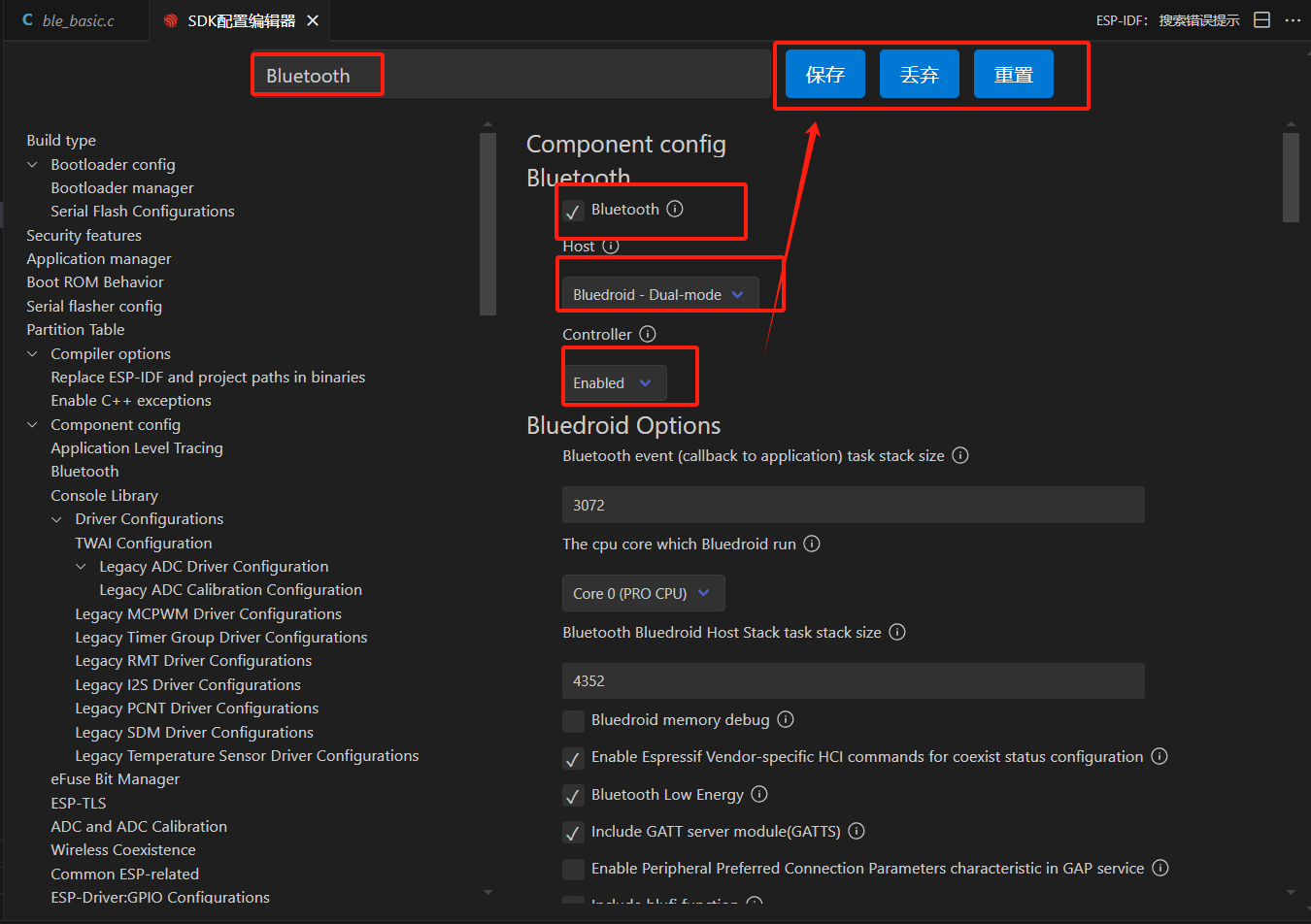

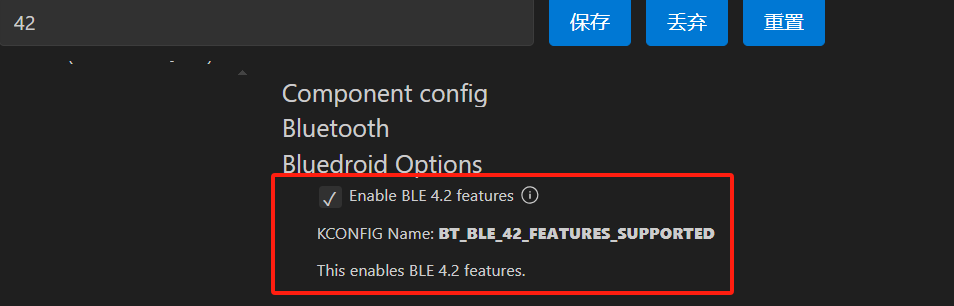

一、头文件报错

例如：fatal error: esp_bt.h: No such file or directory

wenti1

wenti2
