LN882H

ARM

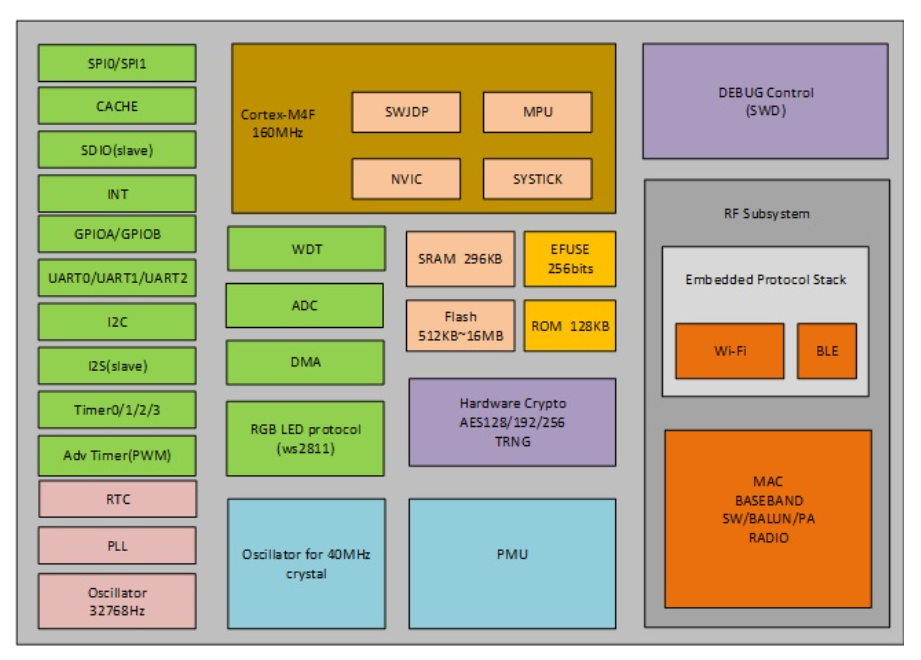

LN882H是一款专为室内短距物联网连接设计的高集成度 IoT Wi-Fi/BLE Combo MCU芯片。

gnkt

该芯片的主要特性如下：

通讯制式上支持802.11b/g/n和蓝牙5.1双模共存；

硬件配置为Coretex M4F，160M主频，内置296KByte RAM，8/16Mbit Flash；

支持高达2000V的静电放电保护，-40度~105度环境温度，以及通过双85测试；

多达20个GPIO口，具备常规ADC、PWM、SDIO、I2C等多种客户接口；

Wi-Fi/BLE满负荷运行后，客户进行Open Mcu开发时，可使用内存空间多达130KB；

封装为5*5 32Pin QFN；

根据文档说明，在没有特殊情况的时候，我们将固定 XTAL_CLOCK = 40Mhz，PLL_CLOCK = 160Mhz；也就是说时钟主频为 160M。

相关文档

开发环境搭建

软件工具安装

正常安装 Keil 即可，推荐使用 keil-MDK5.18 版本，与原厂SDK的开发环境保持一 致，以避免IDE环境带来的额外问题。

注意：keil 版本如果太高的话，在选择 Device 时候可能没有 ARMCM4_FP ，只有 CMSDK_CM4_FP；所以这里建议与原厂保持一致。

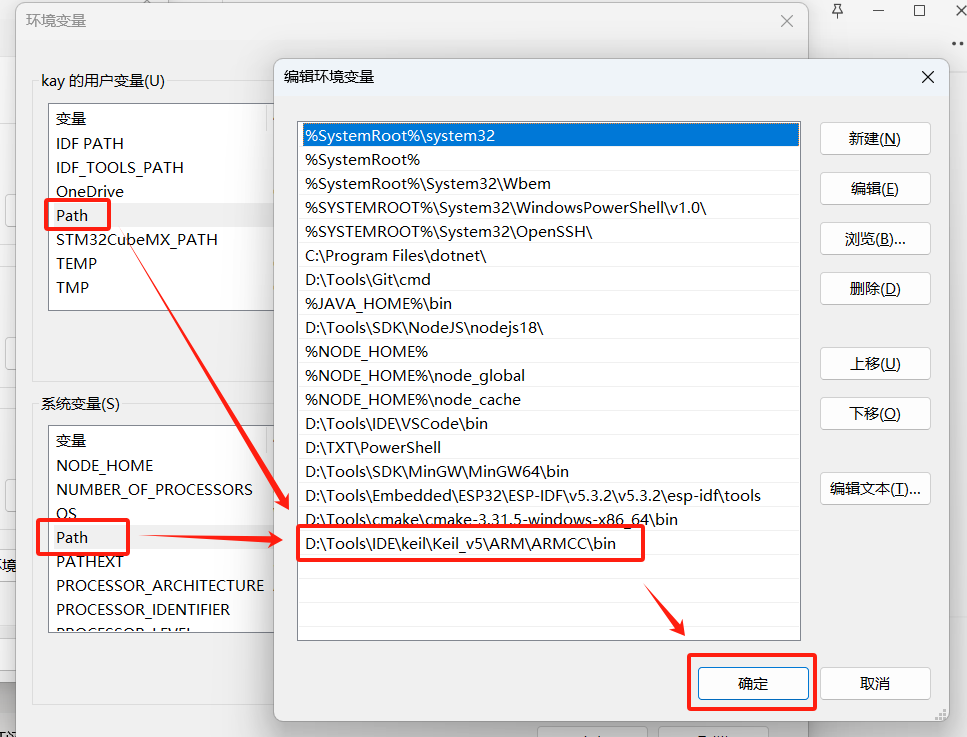

将Keil安装目录下的编译执行文件路径 E:\Keil_v5\ARM\ARMCC\bin 加入系统环境变量 path 和用户环境变量 path中

keilpz

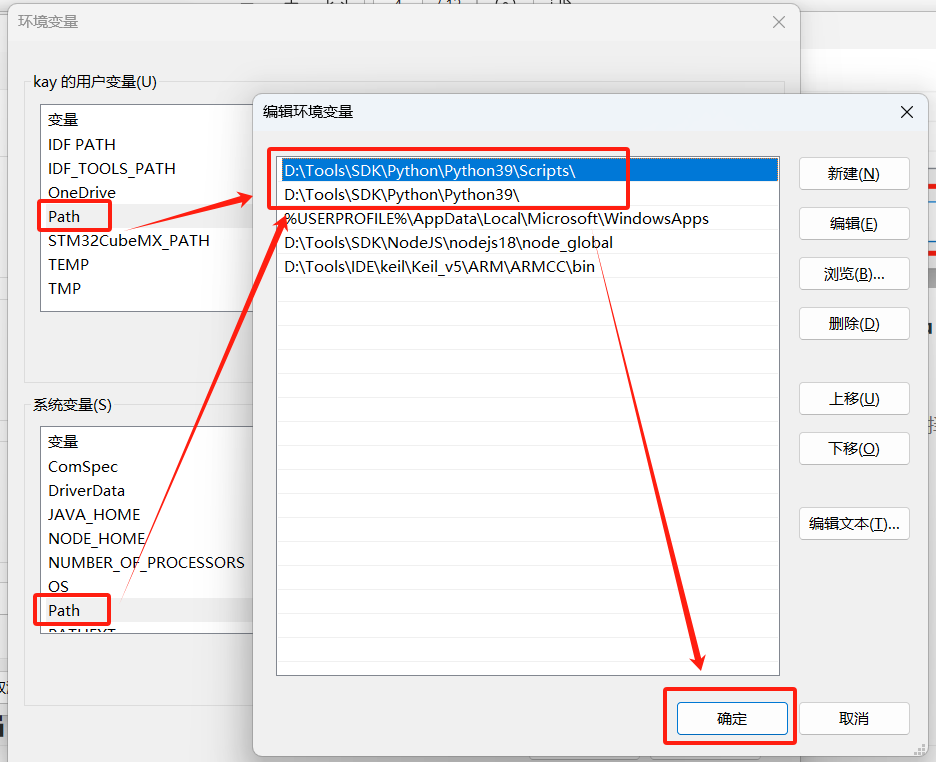

从官网下载最新版本 python3，安装完成后将安装路径添加在系统环境变量 path 以及用户环境变量 path 中

pypz2

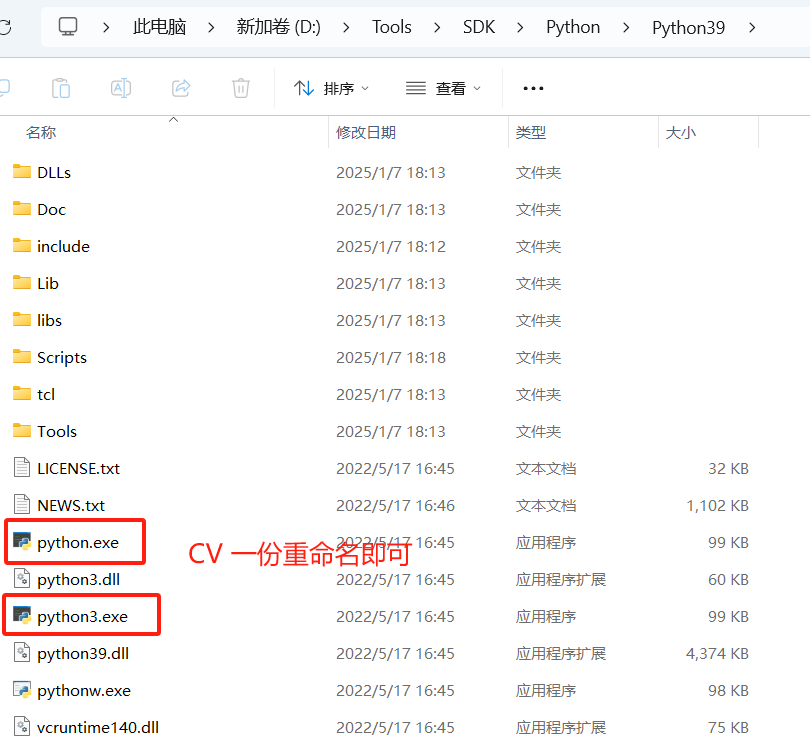

由于工程内部执行 python 脚本运行的可执行文件名是 python3，所以需要将安装好的 python3 安装目录下的可执行文件python.exe 新拷贝一份并重命名为 python3.exe 即可。

博主这里使用的是 Python 3.9.13，官方推荐最新版没有测试过不知道是由存在问题，如果担心这里可以选择与博主相同的版本。

pyhj

Keil配置

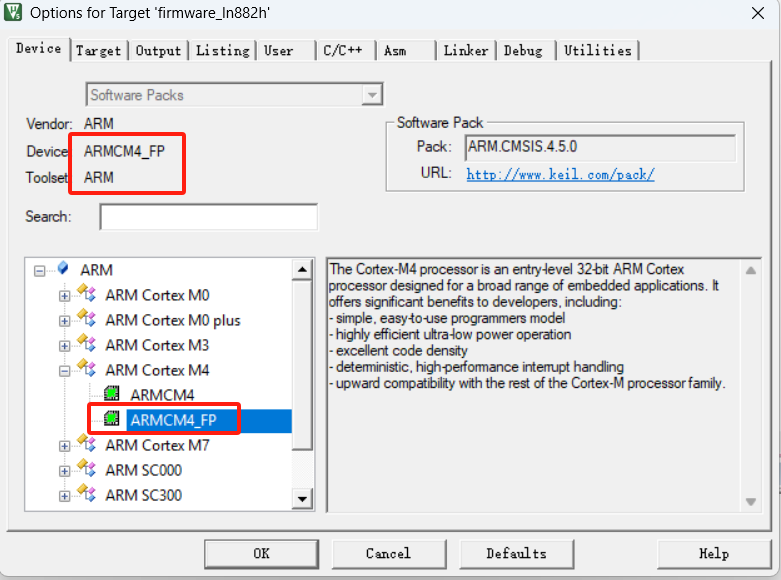

Device选择ARMCM4_FP(Cortex-M4F)

devicexz

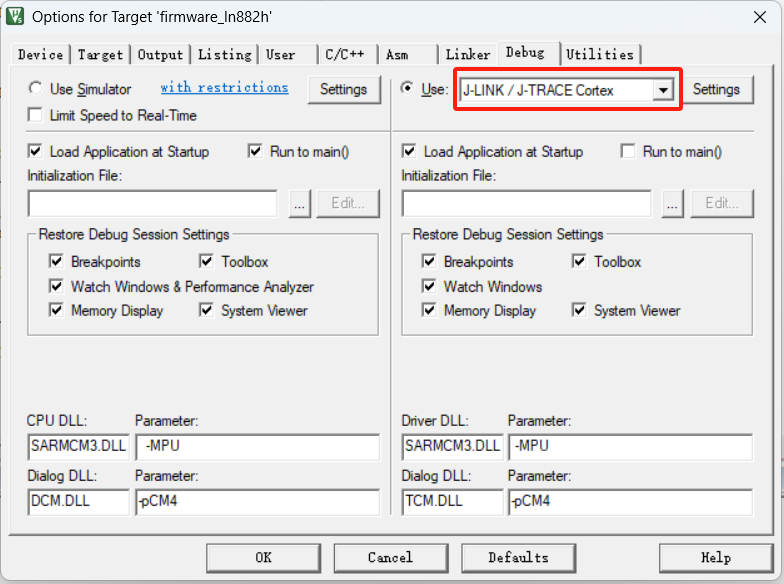

Debug配置J-Link调试器(如果不使用 J-Link 可忽略此步骤)

debugsz

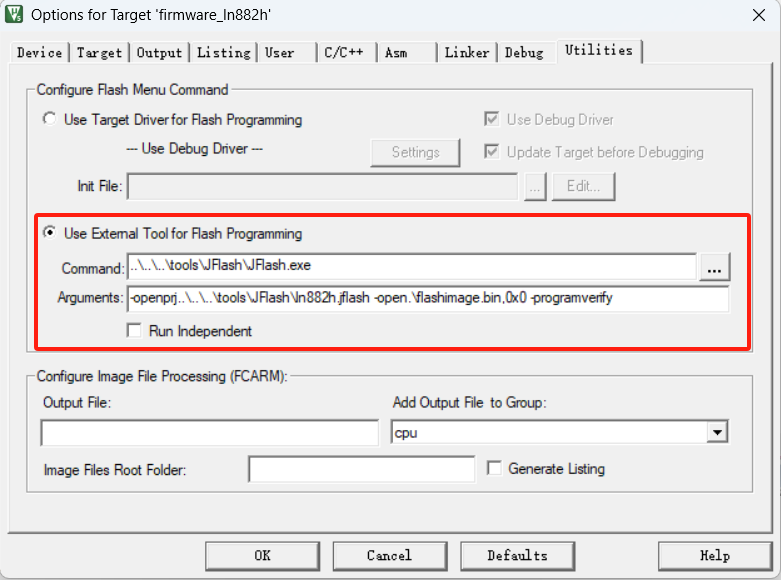

使用 JFlash.exe 作为外部 Flash 工具

szflash

Command：..\..\..\tools\JFlash\JFlash.exe

Arguments：-openprj ..\..\..\tools\JFlash\ln882h.jflash -open.\flashimage.bin,0x0 -programverify

注意：如果使用的是官方的 Demo 那么这里默认即可，因为官方实例中已经帮我们配置好了，如果是自己建的示例工程这里 JFlash 的路径一定不要选错了；

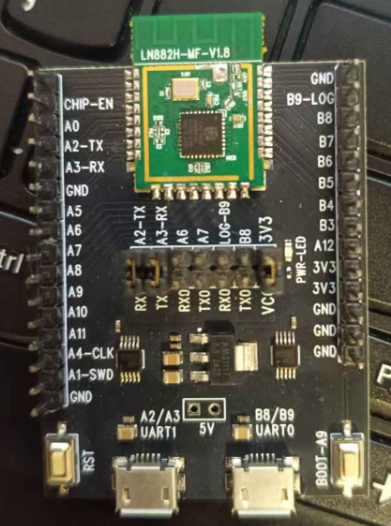

ECK板说明

eckbsm

B9(Tx)、B8(Rx)：UART0 口，官方实例中 LOG 使用的就是 UART0

A2(Tx)、A3(Rx)：UART1，串口烧录口

左边白色为复位按钮、右边白色为 Boot 模式

编译

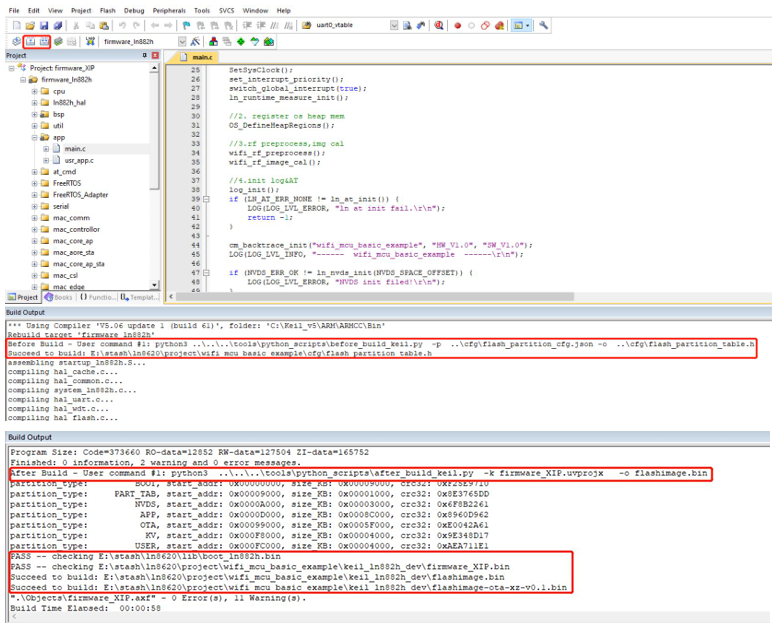

打开官方 SDK 中的任意示例代码，编译输出如下图，表示编译成功。

by

在 Keil 编译流程中：

  1. 编译前：Keil 调用一个 Python 脚本 (before_build_keil.py)，根据指定的配置文件 (flash_partition_cfg.json) 生成分区表头文件 (flash_partition_table.h)。
    • 命令：python3 ......\tools\python_scripts\before_build_keil.py p ..\cfg\flash_partition_cfg.json -o ..\cfg\flash_partition_table.h
  2. 编译后：Keil 调用一个 after-build 脚本，处理编译生成的 .axf 文件：
    • 首先生成 .bin 和 .asm 文件；
    • 然后将 boot.bin 与生成的 .bin 文件拼接合并，填充 image header 格式，最终生成 flashimage.bin。

串口烧录

LN882H 文档仓库中提供了亮牛串口烧录工具，这是一款通过计算机串口对芯片 Flash 进行烧录的专用工具。其优点在于支持一拖多烧录，并集成了烧录后自动复位、连续烧录以及烧录失败报警等功能。为确保顺利使用，第一次使用时强烈建议查看快速使用说明，并采用工厂模式进行烧录。

使用说明

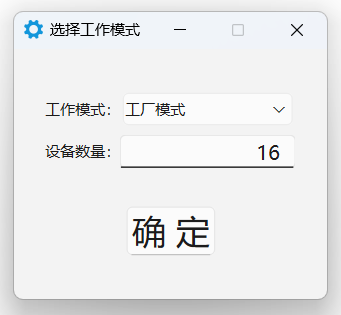

首先打开软件，进入到选择工作模式界面，选择默认的工厂模式进行烧录。

bz1

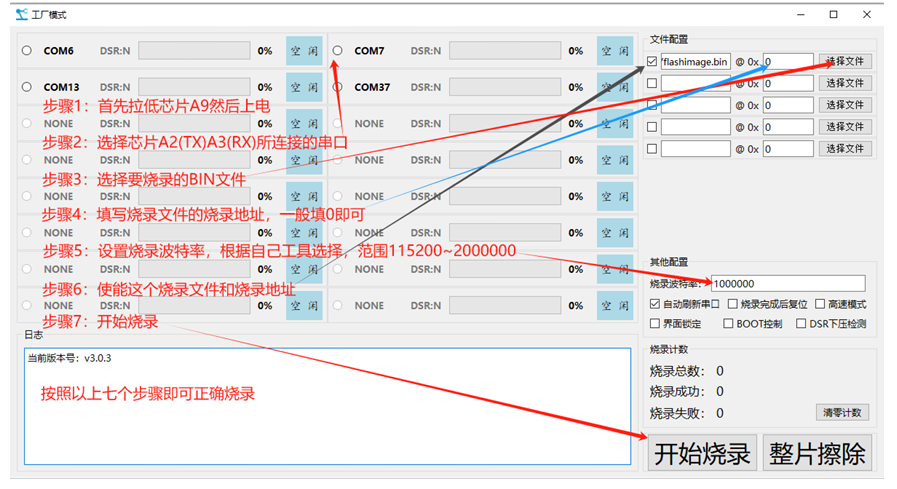

进入到工厂模式后先选择串口，选择你要烧录的文件，并输入烧录地址，然后选中地址输入框左面 的选中框。最后设置烧录波特率，然后就可以点击开始下载了，具体流程如下图：

bz2

按住 RST 的同时按住 BOOT，然后依次松开 RST 、BOOT 即可进入串口烧录模式

注意：

  1. 烧录文件路径最好不要有中文，如果必须出现中文则不能有特殊字符以及空格。
  2. 由于不同的串口工具对波特率的支持都不一样，请尝试使用多个波特率进行烧录。
  3. 如果提示无法识别芯片信息，请检查芯片是否进入了BOOT状态，通过串口发送 version\r\n 指令给芯片，返回 Mar 14 2021/00:23:32 才正确。

JLink烧录

硬件连接

J-Link 通过 SWD（Serial Wire Debug）接口连接到 LN882H 开发板，通常需要连接以下信号线：

  1. SWDIO（Serial Wire Debug I/O） - 数据传输信号
  2. SWCLK（Serial Wire Clock） - 时钟信号
  3. GND（Ground） - 公共地
  4. VCC（Target Power） - 目标板供电检测（用于 J-Link 识别目标电压）
  5. nRESET（Optional） - 复位信号（可选，用于调试过程中复位芯片）

在 LN882H 中 GPIOA1 为芯片的 SWD，GPIOA4 为芯片的 SCLK。

按照上述配置完成并在 Keil 中设置好后，点击load按钮，keil会自动调用JFlash进行烧录。

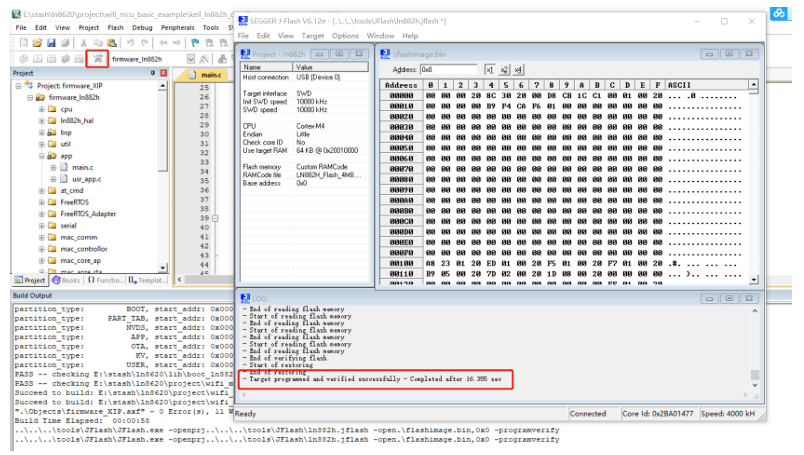

如下图，即表示烧录成功。注意：每次jlink烧录前确保芯片进行过复位，可按 EVK 的复位键进行彻底复位。

jlinksl

烧录默认只擦除烧录bin文件大小区域，如希望在烧录前进行整片flash的擦除可 在keil配置的Utilities->Arguments中加入-erasechip参数，如下：

-openprj ..\..\..\tools\JFlash\ln882h.jflash -open.\flashimage.bin,0x0-programverif
